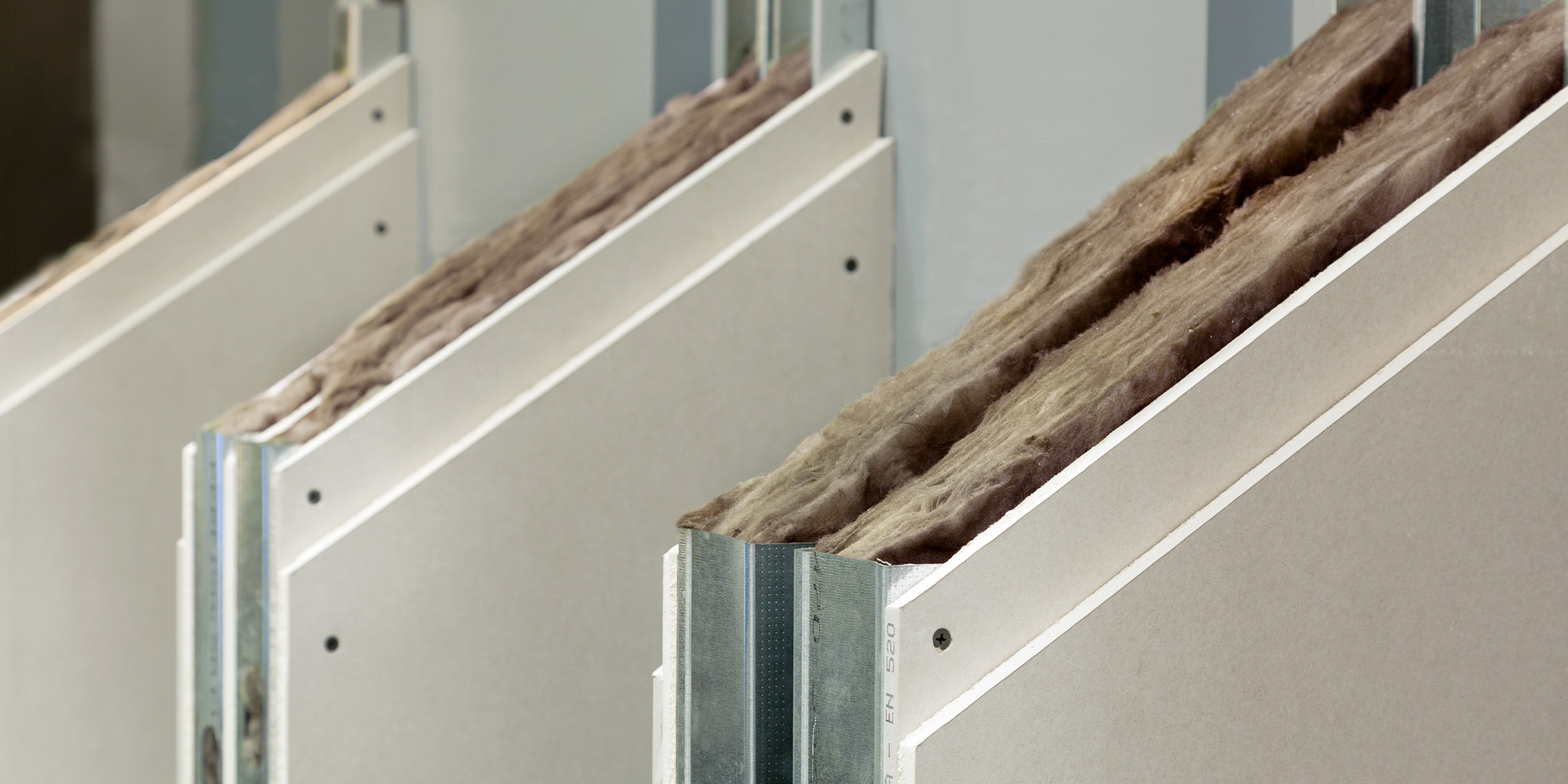

Os sistemas de paredes interiores são constituídos por placas de gesso aparafusadas a perfis de aço. De acordo com a espessura final prevista e as características de isolamento pretendidas é escolhido o tipo de sistema a utilizar: simples, com isolamento, com maior resistência ao fogo, etc.
Em zonas de maior exigência são utilizados sistemas mais complexos com estrutura reforçada e dupla ou tripla placa.
Aplicação
Revista as raias com banda acústica e fixe-as ao pavimento e ao teto. Certifique-se que estão alinhadas. Proceda de igual modo com os montantes laterais. Encaixe os montantes intermédios com o afastamento recomendado (400 ou 600 mm). Fixe as placas de gesso (Gyptec) num dos lados da parede com parafusos PM e coloque o isolamento (lã mineral Volcalis). Aparafuse as placas do lado oposto. Caso seja uma solução de dupla placa, fixe-as com junta desencontrada.
Produtos Recomendados
Exemplos de Sistemas
Divisória 120 BA13A
GDIV 120/600 [2x13A+70+2x13A] MW60
Solução para paredes divisórias interiores, constituída por estrutura com perfis metálicos horizontais raia 70 e verticais montante 70, afastados a cada 600 mm, na qual são fixadas duas camadas de placas Gyptec BA13A (Standard) em ambas as faces exteriores. Lã mineral Volcalis Alpha no espaço de ar.
| Espessura | 120 mm |
| Altura máxima | 3,85 metros |
| Peso por m² | 35,1 kg/m² |
| Isolamento Acústico | Resistência ao Fogo |
Rw = 51 dB Ensaio de referência Itecons ACU228/10 | EI 60 Validação por extensãoTECNALIA 089777-001 |
Divisória Dupla 220 BA13A
GDIV 220/600 [2X13A+70+(30)+70+2X13A] MW2X60
Solução para paredes divisórias interiores, constituída por duas estruturas independentes com perfis metálicos horizontais raia 70 e verticais montante 70, afastados a cada 600 mm, nas quais são fixadas duas camadas de placas Gyptec BA13A (Standard) em ambas as faces exteriores. Lã mineral Volcalis Alpha no espaço de ar.
| Espessura | 220 mm |
| Altura máxima | 3,20 metros |
| Peso por m² | 38,4 kg/m² |
| Isolamento Acústico | Resistência ao Fogo |
Rw = 67 dB Ensaio de referência Itecons ACU178/12 | EI 60 Validação por extensãoTECNALIA 089777-001 |
Divisória Dupla 176 BA13A
GDIV 176/600 [2X13A+48+(30-C)+48+2X13A] MW2X45
Solução para paredes divisórias interiores, constituída por duas estruturas independentes com perfis metálicos horizontais raia 48 e verticais montante 48, afastados a cada 600 mm, nas quais são fixadas duas camadas de placas Gyptec BA13A (Standard) em ambas as faces exteriores. Ligação entre as estruturas. Lã mineral Volcalis Alpha no espaço de ar.
| Espessura | 176 mm |
| Altura máxima | 5,30 metros |
| Peso por m² | 40,5 kg/m² |
| Isolamento Acústico | Resistência ao Fogo |
Rw = 59 dB Ensaio de referência Itecons ACU173/12 | EI 60 Validação por extensãoTECNALIA 089777-001 |
Divisória 100 BA15F
GDIV 100/600 [15F+70+15F] MW60
Solução para paredes divisórias interiores, constituída por estrutura com perfis metálicos horizontais raia 70 e verticais montante 70, afastados a cada 600 mm, na qual é fixada uma camada de placas Gyptec BA15F (Anti-fogo) em ambas as faces. Lã mineral Volcalis Alpha no espaço de ar.
| Espessura | 100 mm |
| Altura máxima | 3,20 metros |
| Peso por m² | 28,2 kg/m² |
| Isolamento Acústico | Resistência ao Fogo |
Rw = 45 dB Ensaio de referência Itecons ACU225/10 | EI 60 Validação por extensãoTECNALIA 074712-001 |
Divisória 120 BA13 Protect
GDIV 120/600 [2x13Protect+70+2x13Protect] MW60
Solução para paredes divisórias interiores, constituída por estrutura com perfis metálicos horizontais raia 70 e verticais montante 70, afastados a cada 600 mm, na qual são fixadas duas camadas de placas Gyptec BA13 Protect (Protect) em ambas as faces. Lã mineral Volcalis Alpha no espaço de ar.
| Espessura | 120 mm |
| Altura máxima | 3,85 metros |
| Peso por m² | 55,70 kg/m² |
| Isolamento Acústico | Resistência ao Fogo |
Rw = 51 dB Ensaio de referência Itecons ACL 013/19 | EI 180 Ensaio de referênciaTECNALIA 07413-001 |
Divisória 120 BA13 Gold
GDIV 120/400 [2x13Gold+70+2x13Gold] MW60
Solução para paredes divisórias interiores, constituída por estrutura com perfis metálicos horizontais raia 70 e verticais montante 70, afastados a cada 400 mm, na qual são fixadas duas camadas de placas Gyptec BA13 Gold (Gold) em ambas as faces exteriores. Lã mineral Volcalis Alpha no espaço de ar.
| Espessura | 120 mm |
| Altura máxima | 4,25 metros |
| Peso por m² | 50,58 kg/m² |
| Isolamento Acústico | Resistência ao Fogo |
Rw = 51 dB Valor por aproximação Itecons ACL 228/10 | EI 120 Validação por extensãoTECNALIA 107672-002 |
