O revestimento, pelo interior, das paredes exteriores é uma das formas mais práticas e eficientes de recuperar edifícios existentes ou como solução de raiz em projetos novos. O sistema recomendado depende das condições da parede e do isolamento pretendido.
Aplicação com estrutura autoportante

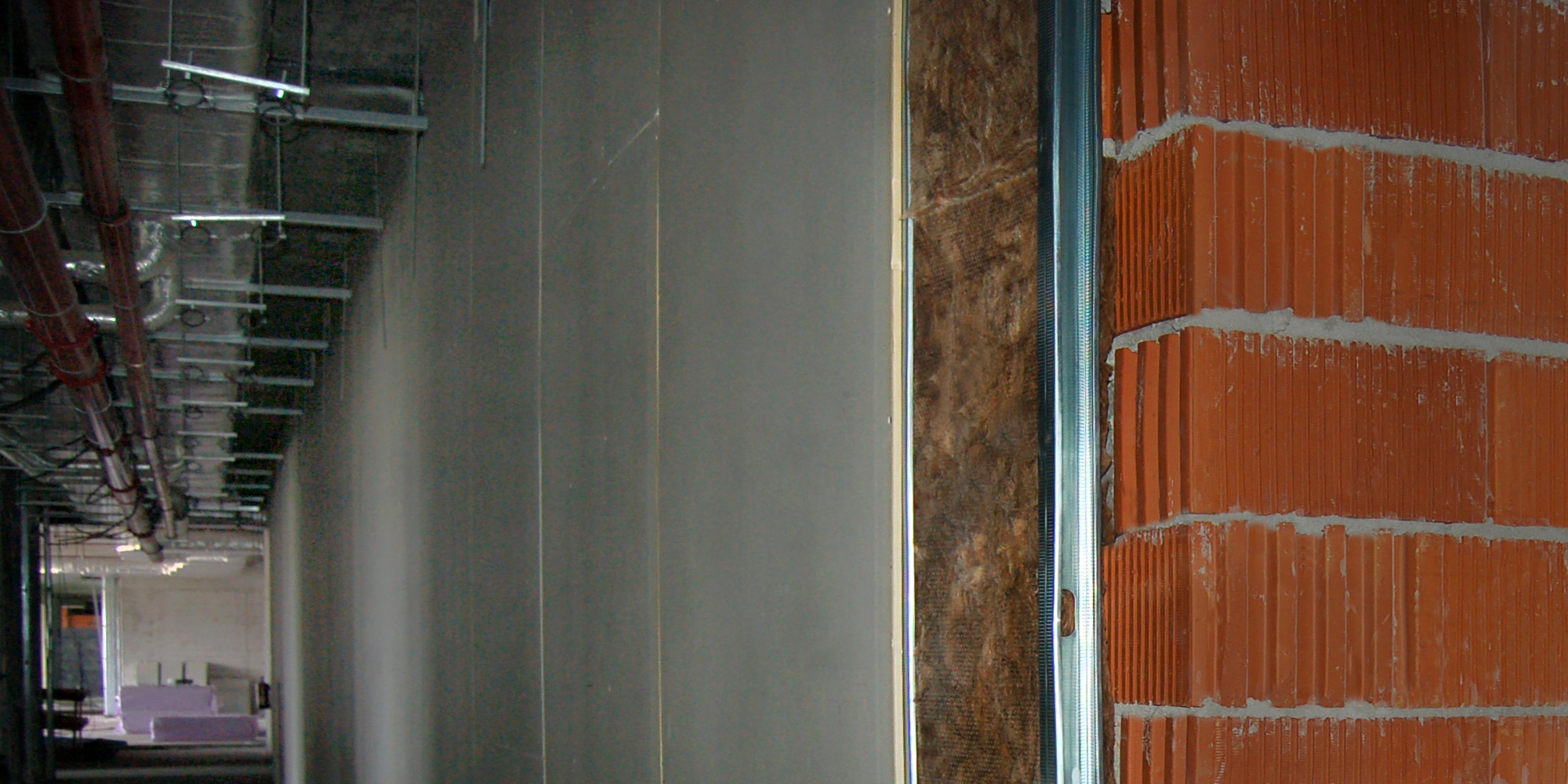

Pode ser utilizada uma estrutura auxiliar fixa à parede ou autoportante. Revista as raias com banda acústica e fixe-as ao pavimento e teto. Certifique-se que estão alinhadas. Proceda de igual modo com os montantes laterais. Encaixe os montantes intermédios com o afastamento recomendado (400 ou 600 mm). Coloque o isolamento (lã mineral Volcalis) no interior, e fixe as placas aos perfis.
Produtos Recomendados
Exemplos de Sistemas
Revestimento 73 BA13A
GREV 73/600 [2x13A+48] MW
Solução para revestimento interior de paredes, constituída por estrutura autoportante com perfis metálicos horizontais raia 48 e verticais montante 48, afastados a cada 600 mm, na qual são fixadas 2 camadas de placas Gyptec BA13A (Standard). Lã mineral Volcalis Alpha no espaço de ar.
| Espessura | 73 mm |
| Altura máxima * | 2,50 metros |
| Peso por m² | 18,50 kg/m² |
* distância entre reforços ou ligações
| Isolamento Acústico | Resistência ao Fogo |
Δ Rw = 20 dB Ensaio de referência Itecons ACU 303/12 | EI 30 Ensaio de referência TECNALIA 089777-003 |
Revestimento 63 BA15H
GREV 63/600 [15H+48] MW
Solução para revestimento interior de paredes constituída por estrutura autoportante com perfis metálicos horizontais raia 48 e verticais montante 48, afastados a cada 600 mm, na qual é fixada 1 camada de placas Gyptec BA15H (Hidrófuga). Lã Mineral Volcalis Alpha no espaço de ar.
| Espessura | 63 mm |
| Altura máxima * | 2,10 metros |
| Peso por m² | 13,60 kg/m² |
* distância entre reforços ou ligações
| Isolamento Acústico | Resistência ao Fogo |
Δ Rw = 18 dB Ensaio de referência Itecons ACU 319/12 | EI N/A |
Revestimento 100 BA15F
GREV 100/600 [2x15F+70] MW
Solução para revestimento interior de paredes constituída por estrutura autoportante com perfis metálicos horizontais raia 70 e verticais montante 70, afastados a cada 600 mm, na qual são fixadas 2 camadas de placas Gyptec BA15F (Anti-Fogo). Lã mineral Volcalis Alpha no espaço de ar.
| Espessura | 100 mm |
| Altura máxima * | 3,20 metros |
| Peso por m² | 27,50 kg/m² |
* distância entre reforços ou ligações
| Isolamento Acústico | Resistência ao Fogo |
Δ Rw = 21 dB Ensaio de referência Itecons ACU 320/12 | EI 60 Ensaio de referência TECNALIA 077279-002 |
Revestimento 73 BA13Gold
GREV 73/400 [2x13Gold+48] MW45
Solução para revestimento interior de paredes, constituída por estrutura autoportante com perfis metálicos horizontais raia 48 e verticais montante 48, afastados a cada 400 mm, na qual são fixadas duas camadas de placas Gyptec BA13Gold (Gold). Lã mineral Volcalis Alpha no espaço de ar.
| Espessura | 78 mm |
| Altura máxima * | 2,75 metros |
| Peso por m² | 30,18 kg/m² |
* distância entre reforços ou ligações
| Isolamento Acústico | Resistência ao Fogo |
Δ Rw = 21 dB Valor por aproximação Itecons ACU 320/12 | EI 60 Validação por extensão TECNALIA 110298-003 |
